DMX Remapper

Configuração de rede

O Art-Net é um protocolo de rede (UDP, porta 6454). O proxy precisa de um IP para escutar (entrada) e de um IP para enviar (saída).

Opção A — Rede física (2 PCs)

Consola, DMX Remapper e visualizador (ou nó Art-Net) correm em 2 máquinas distintas, ligadas por uma rede real (switch/router).

Exemplo de configuração:

• PC 1: 2.0.0.10 — consola (mesa de luz)
• PC 2: 2.0.0.20 — DMX Remapper (Input) e 2.0.0.30 — visualizador/nó Art-Net (Output), ambos na mesma placa de rede física: o primeiro IP definido diretamente nas propriedades da placa, o segundo adicionado a seguir em Avançadas.

Configura sempre a consola para enviar por unicast diretamente ao IP do DMX Remapper, nunca por broadcast — evita que o visualizador receba os dados duas vezes quando está na mesma sub-rede.

Opção B — Loopback (mesmo PC)

Adiciona um Microsoft Loopback Adapter e define o primeiro IP diretamente para 2.0.0.1 nas propriedades IPv4 da placa. Configura a consola para enviar Art-Net para esse IP. Adiciona um 2.º IP 2.0.0.2 na mesma placa através de Avançadas — o remapper escuta em 2.0.0.1 e envia para 2.0.0.2, e o visualizador escuta em 2.0.0.2.

Como adicionar um Microsoft Loopback Adapter no Windows:

• Botão direito em Start → Device Manager → Network adapters.
• Menu Action → Add legacy hardware → Next.
• Install the hardware that I manually select → Network adapters → Microsoft → Microsoft KM-TEST Loopback Adapter.
• Depois de instalar, abre Network Connections, encontra o novo adaptador e define o IPv4 estático 2.0.0.1 / 255.0.0.0 diretamente. Adiciona o 2.º IP 2.0.0.2 no mesmo adaptador através de Advanced → IP Settings → Add.

Fluxo passo a passo

Passo 1 — Configurar os IPs de entrada/saída

Na barra de topo da aplicação, define:

• Input IP: o IP em que este PC escuta o Art-Net (o IP a que a tua mesa envia).
• Output IP: o IP para onde o remapper envia o Art-Net traduzido (visualizador / nó / par de loopback).
• Porta: 6454 (default do Art-Net — não alterar salvo configuração personalizada).
• Universos começam em: escolhe 0 ou 1 para coincidir com a numeração da tua mesa. O protocolo Art-Net usa universos a começar em 0. Muitas mesas mostram esse mesmo universo como 1 na interface (Avolites, Hog, Sunlite…), outras usam 0 (MA2/MA3, ETC Eos). Ajusta para evitar erros de off-by-one.

Passo 2 — Criar o Routing

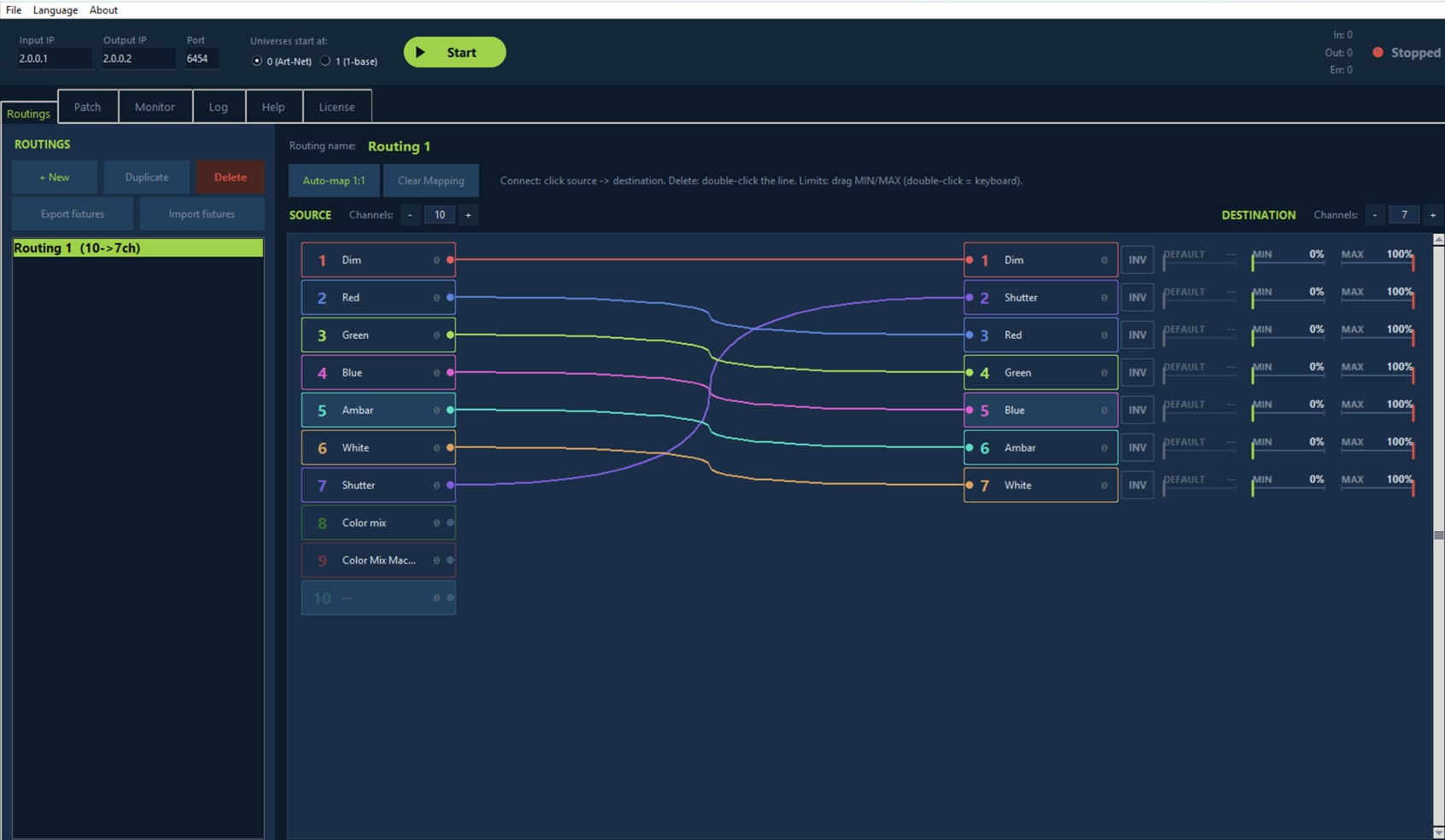

Vai ao separador Routings. Carrega em + Novo para criar um routing.

• Define os canais de ORIGEM = número de canais da fixture A (o perfil que a tua mesa envia).
• Define os canais de DESTINO = número de canais da fixture B (o perfil que o teu visualizador espera).
• Carrega em Auto-map 1:1 para um mapeamento direto, ou clica num canal de origem e depois num de destino para criar ligações manualmente.
• Usa o botão INV para inverter um canal (255 − valor) e os faders MIN/MAX para limitar o alcance. O fader DEFAULT define o valor dos canais de destino não mapeados.

Passo 3 — Fazer o Patch da fixture

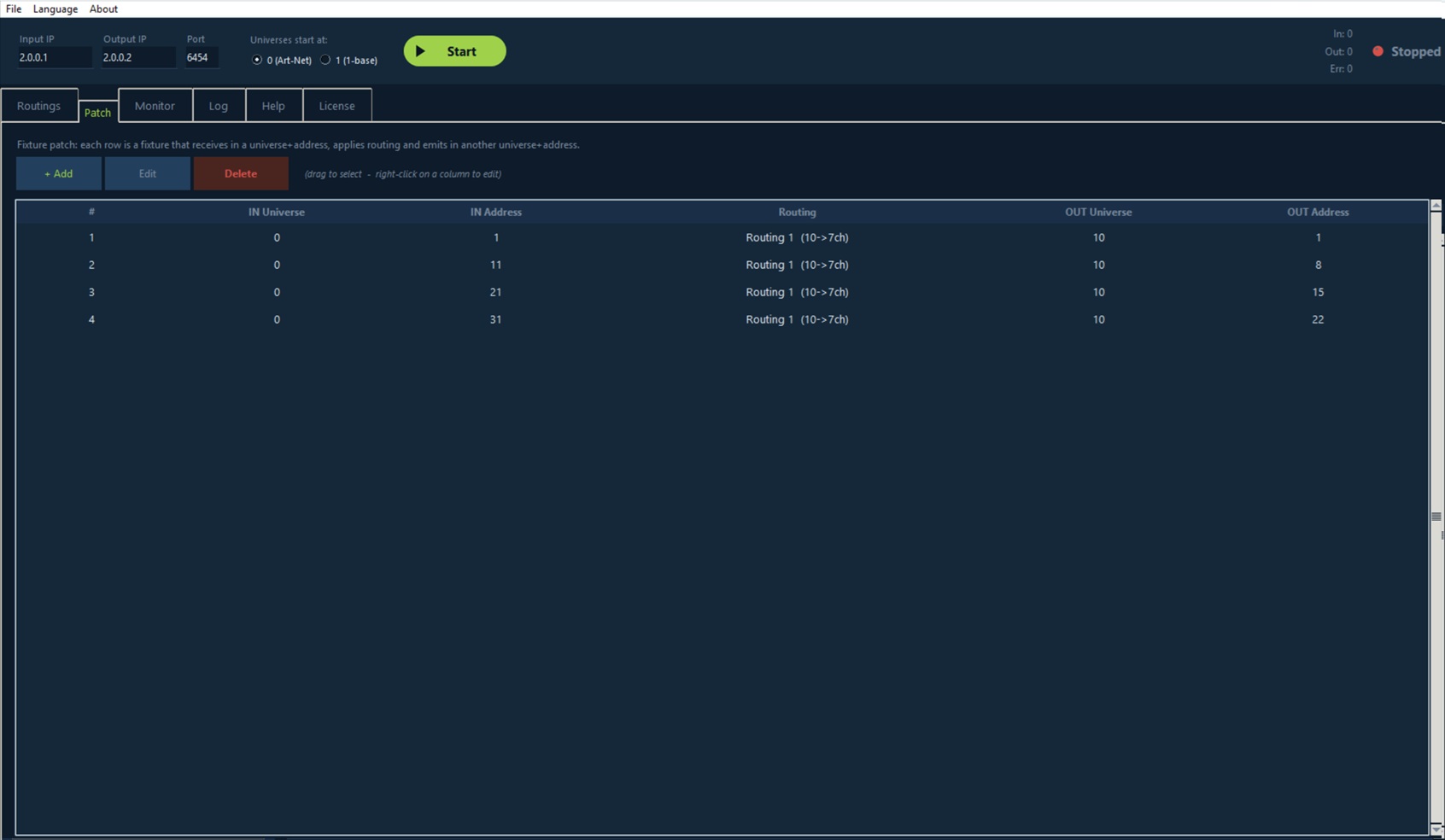

Vai ao separador Patch. Carrega em + Adicionar para criar uma instância de fixture.

• IN Universe + IN Address: têm de corresponder ao universo/endereço onde a mesa envia a fixture A.
• OUT Universe + OUT Address: o universo/endereço onde os dados remapeados são reemitidos. O visualizador deve escutar neste universo.
• Se adicionares várias fixtures iguais, define Quantidade > 1 — a aplicação incrementa os endereços automaticamente.

Passo 4 — Iniciar o proxy

Carrega em START na barra de topo. O indicador de estado fica verde (RUNNING). O proxy interceta o Art-Net que chega ao Input IP, aplica os routings e reemite no Output IP.

Passo 5 — Confirmar no separador Monitor

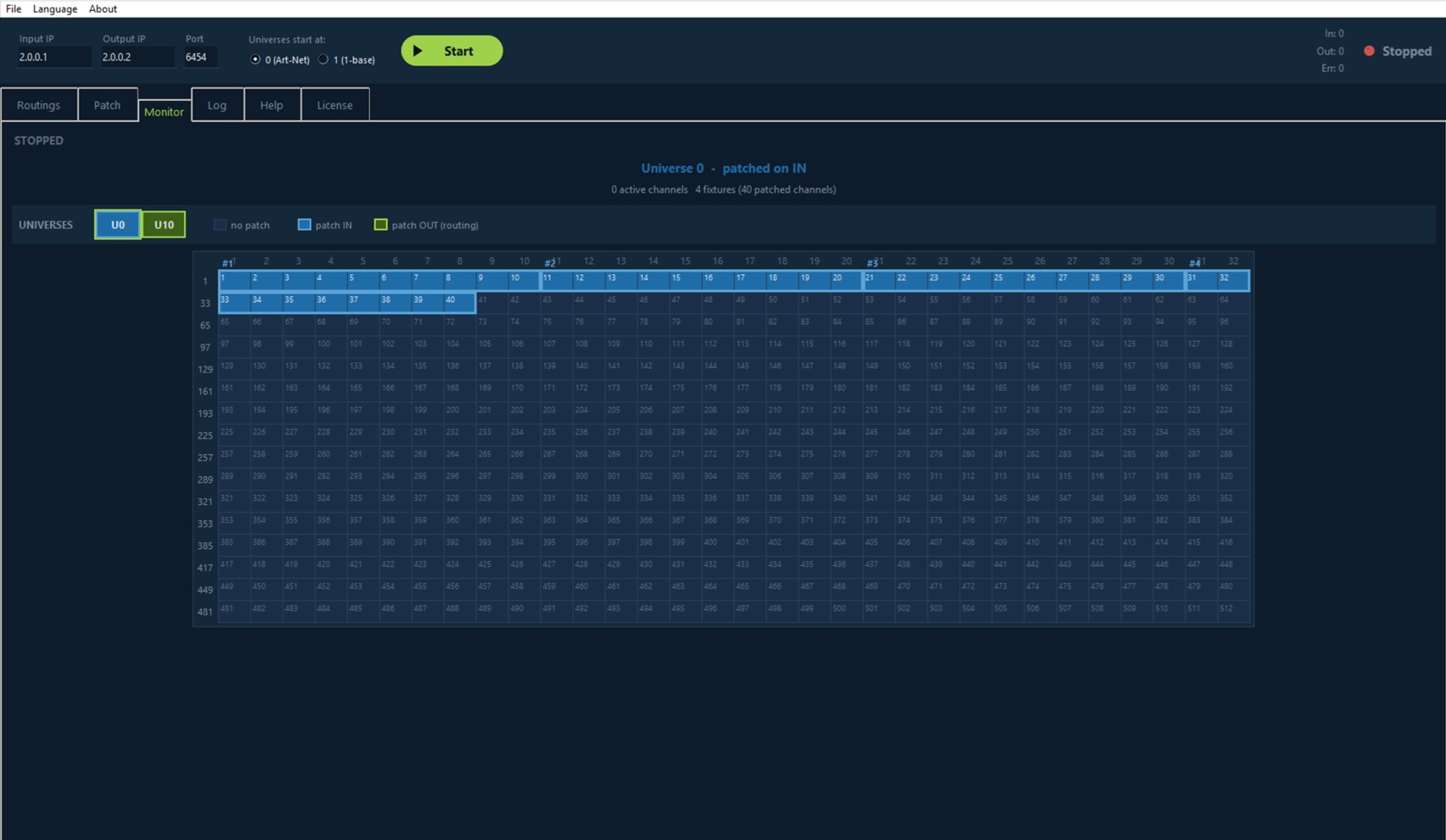

Muda para o separador Monitor. Vês a lista de universos com dados ou patch:

• Células azuis: canais com patch como IN (recebidos da mesa).

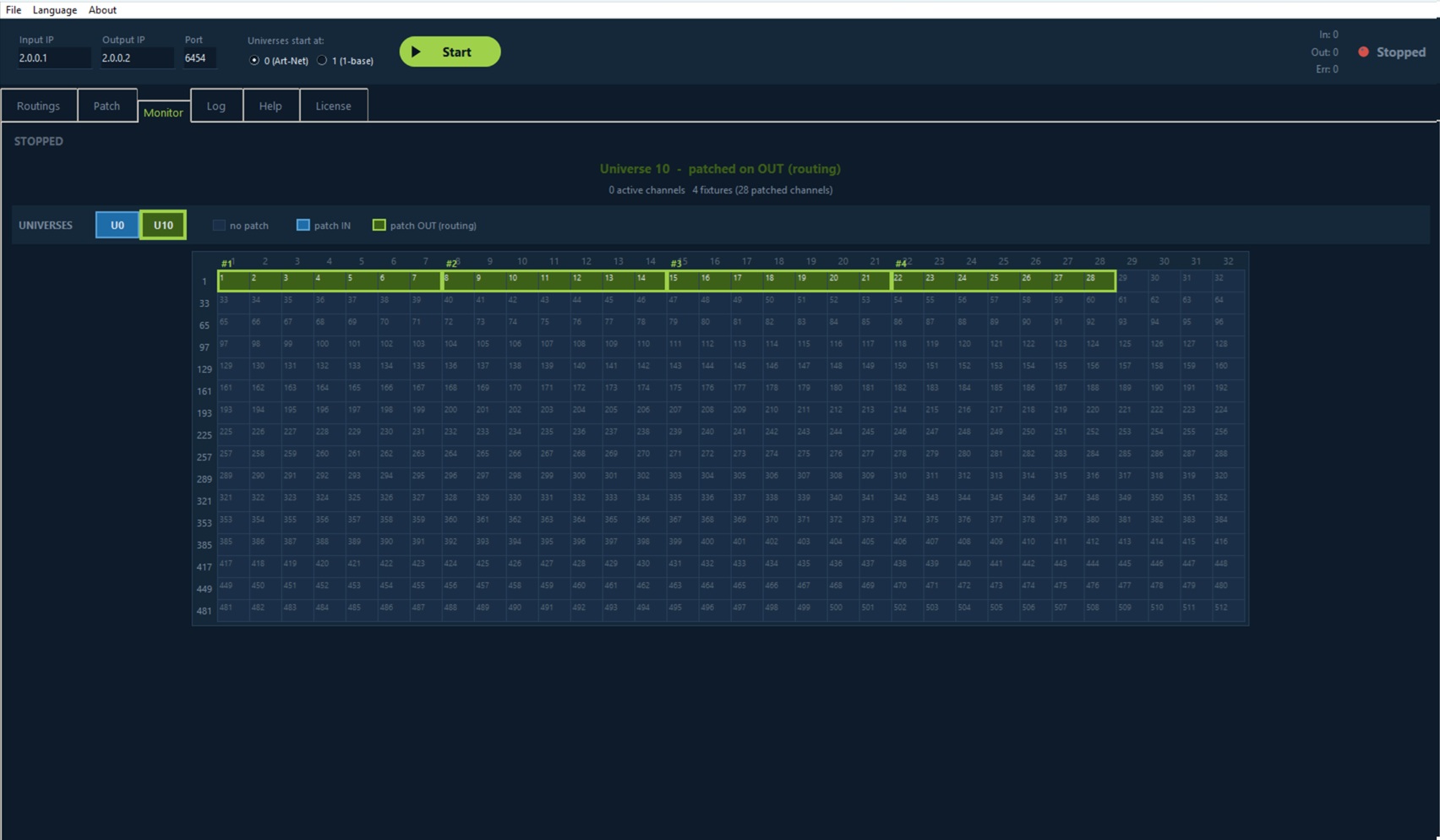

• Células verdes: canais com patch como OUT (reemitidos para o visualizador).
• O brilho da célula reflete o valor DMX em direto (0–255).

Mexe um fader na mesa — o canal IN correspondente deve reagir de imediato e o canal OUT mapeado deve acompanhar.

Licença e ativação

• Como recebo a chave? Por email, logo após a compra. Cola-a no separador License da app e carrega em Ativar.
• Quantos PCs? Cada chave permite 2 ativações. Podes desativar num PC para libertar a ativação.
• Preciso de internet? Só para ativar. Depois a licença funciona offline até 7 dias entre verificações automáticas.
• É subscrição? Não. Pagamento único, licença vitalícia.

Resolução de problemas

Geral

• Sem dados no Monitor: confirma que a mesa envia para o IP correto e que a Firewall do Windows permite UDP de entrada na porta 6454.
• Visualizador sem movimento: confirma que o visualizador escuta no OUT Universe configurado no Patch e que o Output IP é alcançável.
• Erro de mesmo universo: IN e OUT não podem partilhar universo — muda o OUT para um universo diferente.
• Pacotes perdidos no Log: erros elevados costumam indicar IP mal configurado ou outro processo a ocupar a porta 6454.

Rede física (2 PCs)

• Nada chega: confirma que ambas as máquinas estão na mesma sub-rede (máscara igual) e conseguem fazer ping entre si; confirma a Firewall no PC do DMX Remapper e do visualizador.
• Funciona por Wi-Fi mas com fliques ou quebras: muda para ligação Ethernet por cabo — a latência/jitter do Wi-Fi não é bem tolerado pelo DMX.
• Consola chega ao remapper mas o visualizador não mostra nada: confirma que o Output IP corresponde ao IP real da máquina do visualizador e que o OUT Universe do Patch bate certo com o que o visualizador escuta.

Loopback (mesmo PC)

• Fliques no visualizador com broadcast: normal quando a origem e o destino final estão na mesma sub-rede — o destino recebe os dados duas vezes. Muda a consola para unicast direto ao IP do DMX Remapper.
• Nada chega em unicast (mas broadcast funciona): confirma que o IP configurado como Input do DMX Remapper é DIFERENTE do IP que a consola usa como identidade própria — reutilizar o mesmo IP faz a consola tentar enviar "para si própria", o que falha nesta placa virtual.
